Editor de Sinópticos

Una vez dentro del módulo de Sinópticos, accederás al Editor, el entorno de diseño donde crearás tus pantallas SCADA.

Crear un Sinóptico​

Para añadir una nueva pantalla a tu proyecto:

  1. Dirígete a la pestaña Sinópticos en el menú lateral.
  2. Haz clic derecho sobre la carpeta "Sinópticos".
  3. Selecciona la opción "Nuevo Sinóptico".

Menú contextual para crear un Nuevo Sinóptico en el proyecto

Interfaz del Editor​

El editor está diseñado para ser intuitivo y potente. Sus partes principales son:

1. Menú Lateral Izquierdo​

Este panel organiza los recursos del proyecto en tres pestañas:

  • Lista de Sinópticos: El explorador de archivos para ver y gestionar tus pantallas.

  • Elementos: Componentes gráficos que componen el sinóptico actual. Al seleccionar uno, el Panel de Propiedades mostrará automáticamente su configuración, sin necesidad de hacer doble clic.

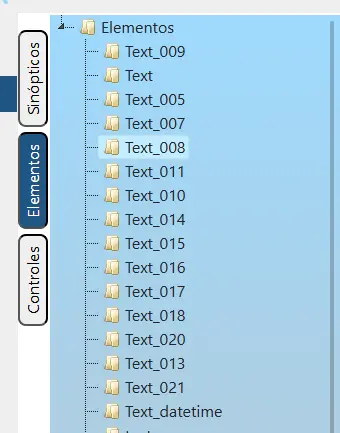

    Lista de elementos gráficos en el panel lateral del editor

  • Controles: Lista de componentes gráficos que se pueden añadir al sinóptico (botones, desplegables, gráficos). Puedes añadir elementos al sinóptico como se muestra a continuación:

    Tip: También puedes insertar controles haciendo clic derecho en una zona vacía del sinóptico y eligiendo el componente deseado dentro del menú Insertar item.

2. Propiedades​

El panel de propiedades (derecha) permite configurar cada aspecto del diseño. Se activa al:

  • Hacer doble clic en un elemento (para editar sus propiedades individuales).
  • Seleccionar "Propiedades de sinóptico" en el menú contextual del fondo (para editar la pantalla).

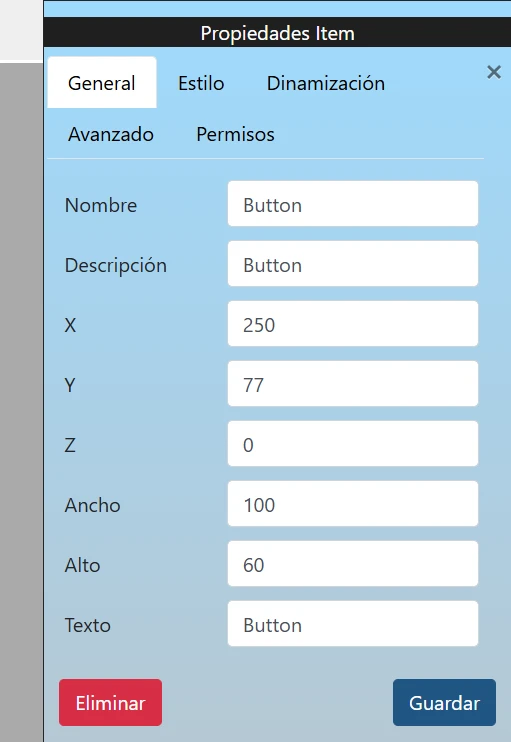

Panel de Propiedades para configuración de elementos

3. Herramientas​

La barra superior agrupa todas las utilidades esenciales para la edición y visualización del sinóptico:

Barra de Herramientas de edición: alinear, distribuir y zoom

  • play_arrow Iniciar Sinóptico: Permite ejecutar el sinóptico en modo Runtime para probar su funcionamiento.
  • align_horizontal_left align_horizontal_right align_vertical_top align_vertical_bottom Alineación: Permite alinear rápidamente los elementos seleccionados (izquierda, derecha, arriba y abajo). Para usar esta herramienta es necesario tener al menos dos elementos seleccionados, tomando siempre como referencia la posición del primer elemento seleccionado.
  • align_vertical_center align_horizontal_center Centrado: Alinea los elementos respecto al centro horizontal o vertical. Si hay varios elementos seleccionados, toma como referencia el primer elemento. Si solo hay uno seleccionado, se centrará respecto al sinóptico (pantalla).
  • height height Igualar Medidas: Permite que varios elementos seleccionados compartan el mismo ancho o alto, tomando siempre como referencia las dimensiones del primer elemento seleccionado.
  • horizontal_distribute vertical_distribute Espaciado: Define una distancia de separación fija (en píxeles) entre los elementos seleccionados. Requiere al menos dos elementos, y el espaciado se aplica de forma secuencial, situando cada elemento a la distancia indicada respecto al elemento anterior.
  • grid_view Distribución en Cuadrícula: Permite organizar automáticamente un conjunto de elementos en una matriz o rejilla. Para activarla, es necesario haber seleccionado un número de elementos múltiplo de 4 (4, 8, 12, etc.) y tener definida una separación horizontal y vertical mayor a 0 en los campos de espaciado.
  • undo redo Deshacer / Rehacer: Permite volver atrás en los cambios o recuperarlos.
  • Zoom: Control deslizante para ajustar el nivel de ampliación del lienzo. Puedes usar los atajos Ctrl+Rueda del ratón o Ctrl++/- para ajustarlo rápidamente, y Ctrl+0 para restablecerlo al 100%.

4. Opciones y Menú Contextual​

El editor esconde funcionalidades avanzadas a través del menú contextual (clic derecho) y atajos rápidos que agilizan el diseño.

Menú de Sinóptico (Lista)​

Al hacer clic derecho sobre un sinóptico en la lista del menú lateral, aparecen opciones de gestión:

Menú contextual de gestión de sinópticos: propiedades, clonar, eliminar

  • Propiedades: Abre el panel lateral derecho con la configuración general de la pantalla.
  • Cerrar: Cierra el sinóptico actual del editor.
  • Clonar: Crea una copia exacta del sinóptico seleccionado para agilizar la creación de pantallas similares.
  • Eliminar: Borra definitivamente el sinóptico del proyecto.

Menú de Elemento​

Al hacer clic derecho sobre cualquier elemento del lienzo, se despliega un menú contextual con opciones rápidas:

Menú contextual de elemento: insertar, copiar, eliminar

  • Insertar item: Acceso directo para añadir nuevos componentes sin usar el panel lateral.
  • Copiar: Guarda el elemento en el portapapeles. Es importante destacar que el portapapeles es global al editor, lo que permite copiar elementos de un sinóptico y pegarlos en otro distinto, facilitando la reutilización de diseños entre diferentes pantallas.
  • Eliminar: Borra el elemento seleccionado del sinóptico.
